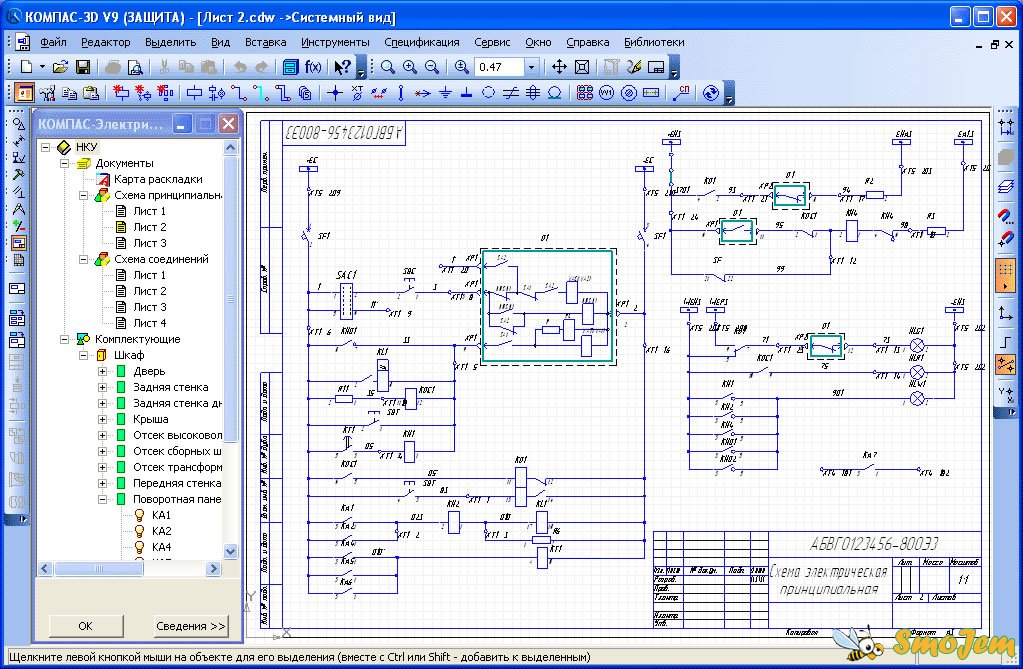

Компас Электрик V9 Pro

САПР КОМПАС-Электрик Pro предназначена для автоматизации проектирования комплекта документов на электрооборудование объектов производства на базе программируемых логических контроллеров (ПЛК). В качестве объектов производства могут выступать любые объекты, в которых для выполнения электрических связей используется проводной монтаж.

Систему можно применять в подразделениях, которые разрабатывают документацию для следующих объектов:
систем управления автоматических линий и сборочных конвейеров;
устройств дозирования и смешивания продуктов;
АСУ и систем защиты в энергетической отрасли;
систем управления и наблюдения за магистральными трубопроводами и т.д.

При использовании КОМПАС-Электрик Pro достигаются следующие положительные эффекты:

Повышение качества документации: за счет приведения к единому представлению на схемах одних и тех же частей изделия в разных проектах, т.е. за счет использования в системе библиотек, единых для всех пользователей.

Повышение скорости проектирования: за счет наполнения базы данных большим количеством УГО и комплектующих изделий и автоматического выполнения ряда операций (расстановка маркировки проводов; фиксация, разрыв и «затягивание» линий связи в точках подключения к УГО; отображение элементов совмещенным или разнесенным способом, автоматическое формирование ряда документов).

Повышение эффективности готовой продукции: за счет применения передовых технологий проектирования и использования программируемых логических контроллеров.

Повышение качества проекта: путем снижения количества ошибок за счет введения соответствующих автоматических контролей на стадии проектирования

Система состоит из трех основных модулей: Базы данных, Редактора схем и отчетов и Модуля ПЛК.
